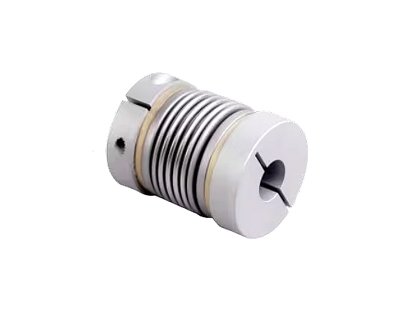

Сильфонная муфта представляет собой муфту без люфта с высокой жесткостью крутящего момента.
Body Material | Sus304 Stainless Steel |
Quality | 100%Tested |
Brand | JQT(Golden Bridge) |
Lead Time | 7-15days |
Втулки вала на обоих концах сильфонной муфты изготовлены из твердого алюминиевого сплава, а средняя часть соединена высокопрочным гибким металлическим сильфоном. Он обладает характеристиками высокой точности, легкой текстуры и длительного срока службы.
Наша компания может предоставить сильфонную муфту с установочным винтом, зажимную сильфонную муфту, сильфонную муфту с кольцевой подачей и другие стили.
Сильфонную муфту можно использовать в станках, оборудовании автоматизации, промышленных роботах, фрезерных станках с ЧПУ, зубопрокатных станках, гравировальных станках, печатном оборудовании, упаковочном оборудовании и текстильном оборудовании.
Примечание:
При выборе муфты в первую очередь следует учитывать, что номинальный крутящий момент муфты должен быть больше номинального крутящего момента двигателя, используемого с тем же оборудованием.
model | aperture | D | L | Torque (N.m) | allowable deviation | Allowable speed | Torsional stiffness | ||||||
d1 | d2 | ||||||||||||
Min | Max | Min | Max | Min | Max | axial | radial | angular | |||||
BW16 | 4 | 8 | 4 | 8 | 16 | 30 | 0.8 | 1.6 | ±0.30 | 0.10 | 1.5 | 20000 | 100 |
BW16C | 4 | 7 | 4 | 7 | 16 | 30 | 0.8 | 1.6 | ±0.30 | 0.10 | 1.5 | 18000 | 100 |
BW20 | 5 | 12 | 5 | 12 | 20 | 29 | 1.5 | 3.0 | ±0.35 | 0.15 | 2.0 | 15000 | 160 |
BW20C | 5 | 12 | 5 | 12 | 20 | 33 | 1.5 | 3.0 | ±0.35 | 0.15 | 2.0 | 13000 | 160 |
BW25 | 5 | 14 | 5 | 14 | 25 | 34 | 2.0 | 4.0 | ±0.40 | 0.15 | 2.0 | 13000 | 220 |
BW25C | 5 | 12 | 5 | 12 | 25 | 38 | 2.0 | 4.0 | ±0.40 | 0.15 | 2.0 | 11000 | 220 |
BW32 | 6 | 16 | 6 | 16 | 32 | 37 | 2.5 | 5.0 | ±0.50 | 0.20 | 2.0 | 10000 | 310 |
BW32C | 6 | 16 | 6 | 16 | 32 | 43 | 2.5 | 5.0 | ±0.50 | 0.20 | 2.0 | 10000 | 310 |
BW40 | 8 | 20 | 8 | 20 | 40 | 51 | 10 | 20 | ±0.60 | 0.20 | 2.0 | 8000 | 520 |
BW40C | 8 | 20 | 8 | 20 | 40 | 62 | 10 | 20 | ±0.60 | 0.20 | 2.0 | 8000 | 520 |
BW40T | 10 | 18 | 10 | 18 | 40 | 55 | 10 | 20 | 2.0 | 0.20 | 1.0 | 6600 | 8300 |
BW55 | 10 | 30 | 10 | 30 | 55 | 57 | 25 | 50 | ±0.80 | 0.20 | 2.0 | 6000 | 850 |
BW55C | 10 | 30 | 10 | 30 | 55 | 72 | 25 | 50 | ±0.80 | 0.20 | 2.0 | 6000 | 850 |
BW55T | 12 | 23 | 12 | 23 | 55 | 65 | 25 | 50 | 1.5 | 0.25 | 1.5 | 6000 | 12900 |
BW65C | 14 | 38 | 14 | 38 | 65 | 81 | 60 | 120 | ±0.80 | 0.20 | 2.0 | 4500 | 960 |
BW65T | 12 | 29 | 12 | 29 | 65 | 76 | 60 | 120 | 0.63 | 1.5 | 0.25 | 5000 | 31800 |
BW82C | 14 | 42 | 14 | 42 | 82 | 103 | 80 | 160 | ±1.0 | 0.20 | 2.0 | 4000 | 1290 |
BW82T | 15 | 38 | 15 | 38 | 82 | 87 | 130 | 260 | 1.5 | 1.0 | 0.25 | 4000 | 48500 |
1. Независимая упаковка полиэтиленового пакета.
2. Поддержка нейтральной упаковки.
3. Индивидуализация логотипа.
